日本熟妇人妻中出,亚洲精品久久久久中文字幕m男,国产亚洲欧美精品一区,久久国产热精品波多野结衣AV

     在本研究中，我們組裝了一個非酶葡萄糖燃料電池，在中性溶液中，在適當的溫度下顯示出較高的能量密度。采用多元醇氧化葡萄糖的方法，制備了修飾鉑和鈀 (PtPd/G)的陽極材料石墨烯片。采用微波法制備了負極材料氮摻雜氧化石墨烯納米帶(NGONR)，并在中性腦脊液(CSF)中表現(xiàn)出良好的氧還原能力。電池組裝后的測試結果表明，葡萄糖燃料電池的性能受氧濃度、葡萄糖濃度和操作溫度的影響較大。與酶葡萄糖燃料電池相比，非酶式葡萄糖燃料電池不僅可以在室溫或人體溫度下產電，還可以在5-80 ℃的溫度范圍內發(fā)電，電池功率密度隨著工作溫度的升高而增大。在80 ℃氧氣沖洗條件下，組裝好的燃料電池可以產生最大功率密度24.9μW /cm²在10mm中性的CSF和8mm葡萄糖溶液中。

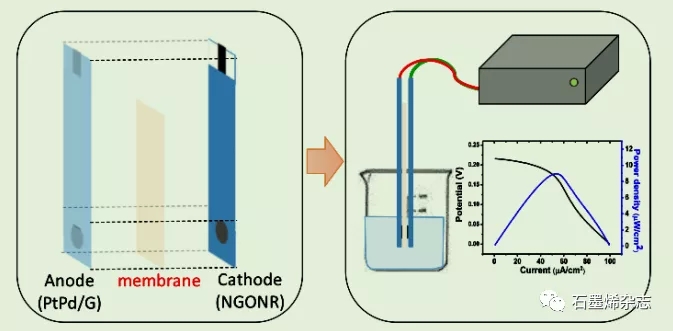

Figure 1. 組裝葡萄糖燃料電池和電化學測量的示意圖


Figure 2. (a) PtPd/G的透射電鏡圖像，插圖:PtPd納米晶的尺寸分布直方圖。(b) PtPd/G的SEM圖像和EDX分析。

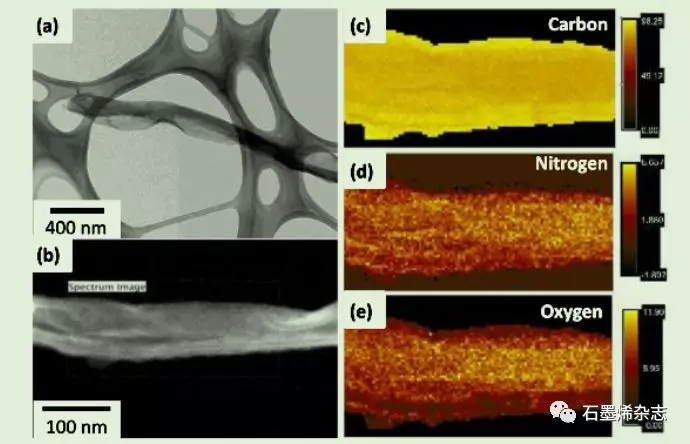

Figure 3. (a) NGONRs的TEM圖像。(b) NGONR的高角環(huán)狀暗場(HAADF)和 (c)碳、(d)氮、(e)氧 的相應元素映射。

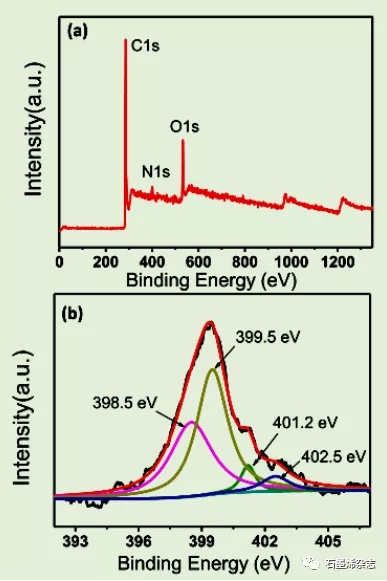

Figure 4. (a) NGONR的低分辨率XPS譜。(b) NGONR的 n1s XPS

      本研究于2019年由國立臺灣大學的Chia-Liang Sun和Ying-Chih Liao課題組發(fā)表于JOURNAL OF THE TAIWAN INSTITUTE OF CHEMICAL ENGINEERS（2019,95,48-54）
原文：High performance non-enzymatic graphene-based glucose fuel cell operated under moderate temperatures and a neutral solution
