石墨烯的sp
2性質(zhì)賦予六邊形晶格極高的理論剛度，強度和回彈力，這些都得到了充分證明。然而，由于實驗設(shè)計的困難，石墨烯的極限拉伸性尚未得到證實。在此，在制定了樣品轉(zhuǎn)移，成型和拉伸方案后，可在掃描電子顯微鏡中直接進行原位拉伸實驗，我們報告了通過化學(xué)氣相沉積法生長的獨立式單晶單層石墨烯的彈性和拉伸性。測得的楊氏模量接近1 TPa，與理論值非常吻合，而工程拉伸強度則達到50-60 GPa，樣品范圍的彈性應(yīng)變高達6%。我們的發(fā)現(xiàn)表明，即使在具有邊緣缺陷的大面積區(qū)域中，單晶單層石墨烯也確實可以顯示出接近理想的機械性能，并且具有彈性和機械強度，可用于柔性電子和機電一體化應(yīng)用。

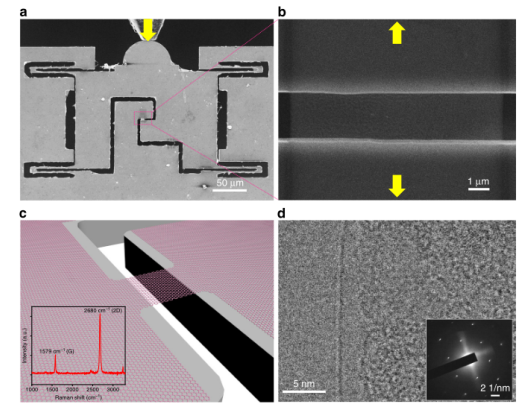

Fig. 1 獨立石墨烯的實驗裝置和表征。

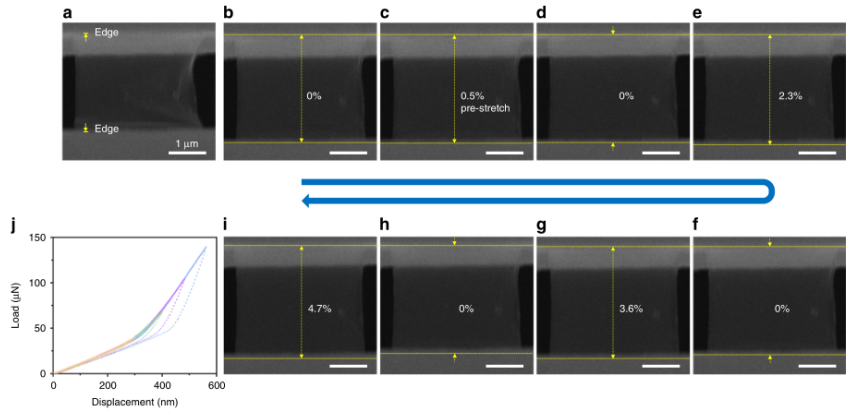

Fig. 2 懸浮石墨烯單層的完全可恢復(fù)彈性應(yīng)變。
Fig. 3 獨立石墨烯的拉伸斷裂。

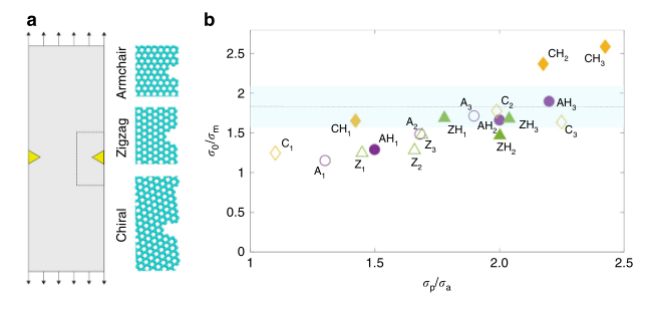

Fig. 4 獨立式石墨烯斷裂的分子動力學(xué)模擬。
相關(guān)研究成果于2020年由香港城市大學(xué)Yang Lu課題組，發(fā)表在Nature Communications (https://doi.org/10.1038/s41467-019-14130-0)上。原文：Elastic straining of free-standing monolayer graphene
