固體基材通常會在石墨烯單層中引起不均勻的應變和摻雜，因此會改變石墨烯的內(nèi)在特性，從而降低其電荷載流子的遷移率，進而降低其整體電性能。在此，我們利用共焦拉曼光譜直接研究了石墨烯在水面上的自由漂浮性，結(jié)果表明，液體載體緩解了預先存在的應變，幾乎沒有摻雜效應，恢復了石墨烯片的均勻性。與固體載體相比，這種效應源自于液體的結(jié)構適應性和靈活性、較低的污染和較弱的分子間鍵合，而與液體的化學性質(zhì)無關。此外，我們證明了水可以提供一個研究和區(qū)分化學缺陷和基質(zhì)誘導缺陷的平臺，特別是在氫化石墨烯的情況下。因此，與固體載體相比，液體載體在一系列應用中具有優(yōu)勢，特別是在監(jiān)測化學修飾后的石墨烯結(jié)構變化方面。
Fig. 1 石墨烯在不同固體和液體載體上的拉曼光譜。

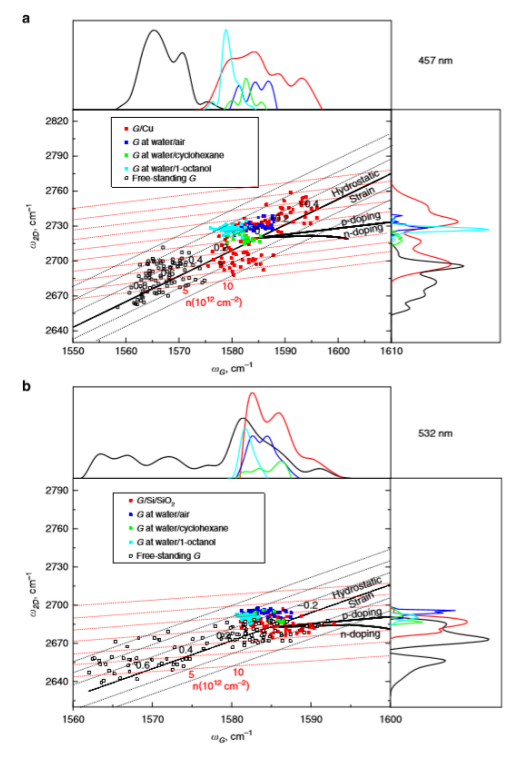

Fig. 2 在不同固體和液體載體上，石墨烯G和2D拉曼頻率(W
G和W
2D)的相關圖和統(tǒng)計分布。

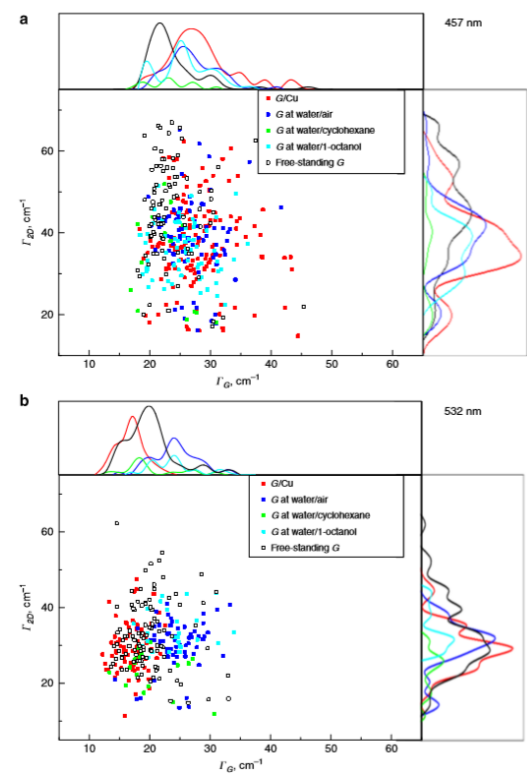

Fig. 3 在不同固體和液體載體上，石墨烯G和2D拉曼半峰全寬的相關圖和統(tǒng)計分布（FWHM或?
G和?
2D）。

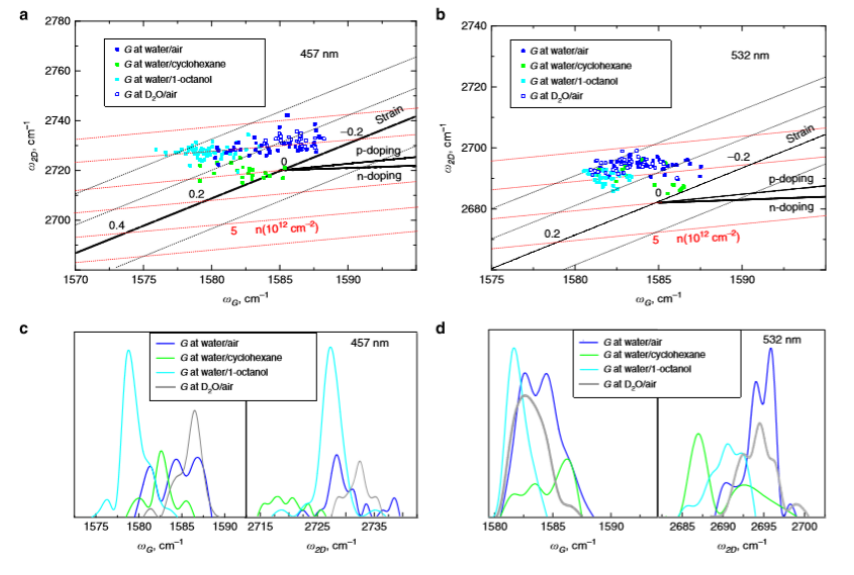

Fig. 4 不同液體載體上石墨烯的拉曼分析。

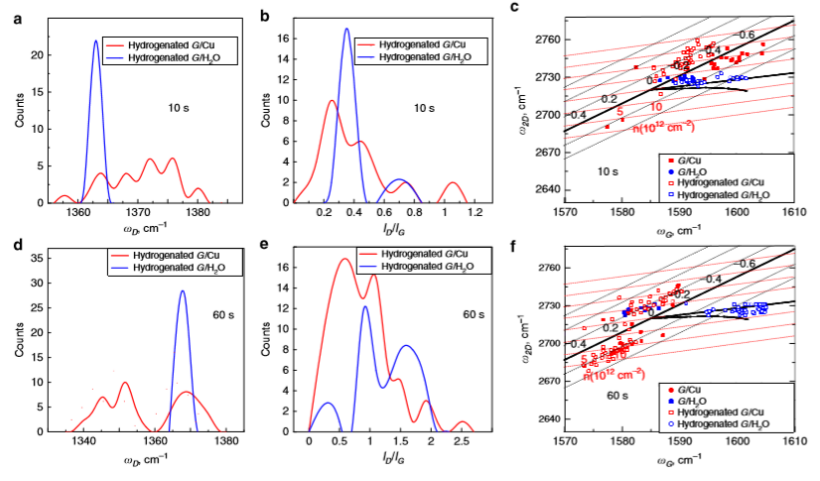

Fig. 5 石墨烯氫化10s和60s的拉曼分析。
相關研究成果于2020年由萊頓大學Grégory F. Schneider課題組，發(fā)表在Nature Communications (https://doi.org/10.1038/s41467-020-14637-x)上。原文：Liquids relax and unify strain in graphene
