由于獨特的特性（例如高比表面積、優(yōu)越的電導率和導熱率），近來，基于二維（2D）納米薄片體系結(jié)構(gòu)的合理設計和合成在儲能系統(tǒng)中引起了極大的關(guān)注。可以通過簡便的水性方法合成具有2D結(jié)構(gòu)的沸石咪唑酸酯骨架（ZIF），并用于獲得2D金屬/二元金屬氧化物。本文在Co-ZIF的合成中加入了氧化石墨烯和Zn
2+，其衍生的氧化物（ZnCoO-G）表現(xiàn)出二維納米片結(jié)構(gòu)，熱處理后Co
3O
4和ZnO納米粒子分布均勻。與不含氧化石墨烯（ZnCoO）和Zn
2+（CoO-G）的衍生物相比，ZnCoO-G在1 A/g處顯示出最高的比電容為711.6 F/g，在5 A/g處1000個周期后的電容保留率為63.6％。另外，以ZnCoO-G和市售活性炭為正負電極的不對稱超級電容器（ASC）在功率密度為800 W/kg時的最大能量密度為18.7 W h/kg。

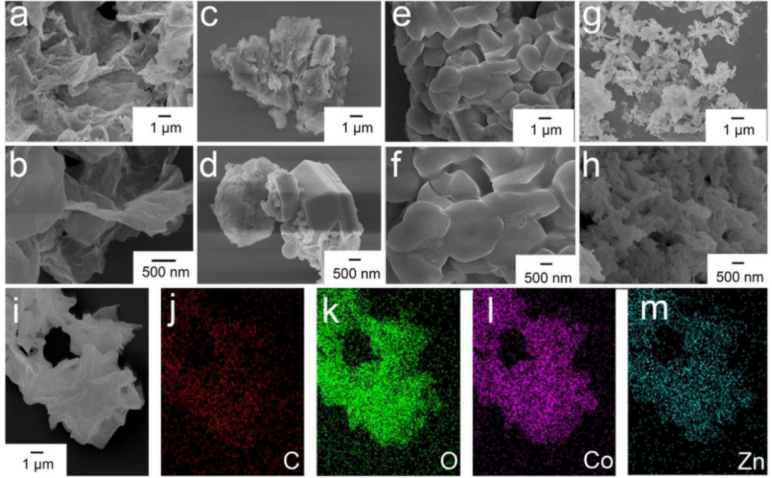

Figure 1. （a,b）ZnCoO-G，（c,d）ZnCoO，（e,f）ZnCoC和（g,h）CoO-G的SEM圖像; （i）ZnCoO-G的SEM圖像及其（j-m）元素映射圖像。

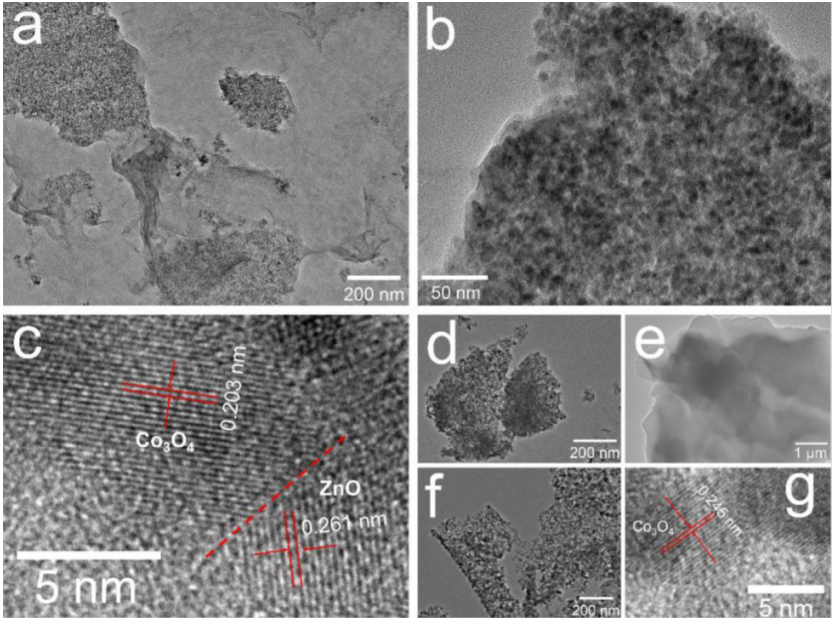

Figure 2. ZnCoO-G的（a,b）TEM和（c）HRTEM圖像; （d）ZnCoO，（e）ZnCoC和（f）CoO-G的TEM圖像; （g）CoO-G的HRTEM圖像。

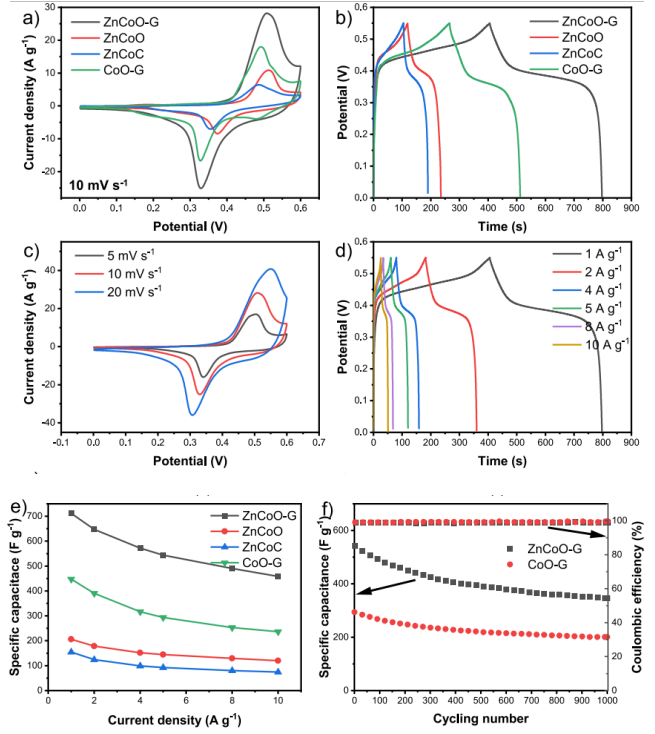

Figure 3. （a）ZnCoO-G，ZnCoO，ZnCoC和CoO-G的CV曲線；（b）電流密度為1 A/g時ZnCoO-G，ZnCoO，ZnCoC和CoO-G的GCD曲線；（c）ZnCoO-G在不同掃描速率下的CV曲線；（d）ZnCoO-G在不同電流密度下的GCD曲線；（e）在不同電流密度下，根據(jù)ZnCoO-G，ZnCoO，ZnCoC和CoO-G的GCD曲線計算出的比電容；（f）電流密度為5 A/g時，ZnCoO-G的循環(huán)穩(wěn)定性和庫侖效率。

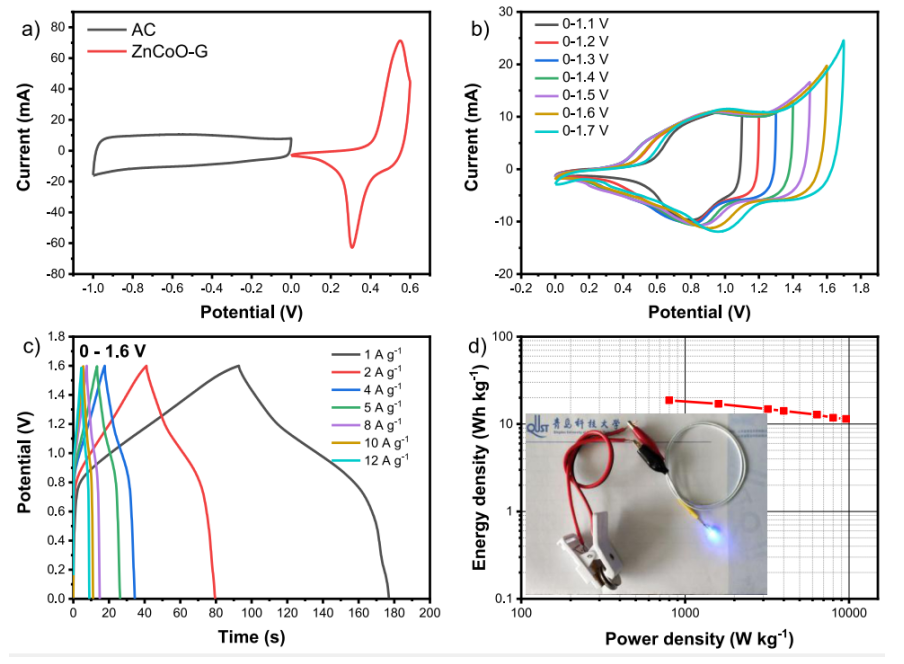

Figure 4. （a）在三電極電池中， ZnCoO-G和AC電極的CV曲線；（b）ZnCoO-G//AC ASC在不同電壓窗口下的CV曲線；（c）ZnCoO-G//AC ASC在不同電流密度下的GCD曲線；（d）ZnCoO-G//AC ASC的Ragone圖（插圖：ZnCoO-G//AC ASC點亮藍色LED的數(shù)字圖像）。

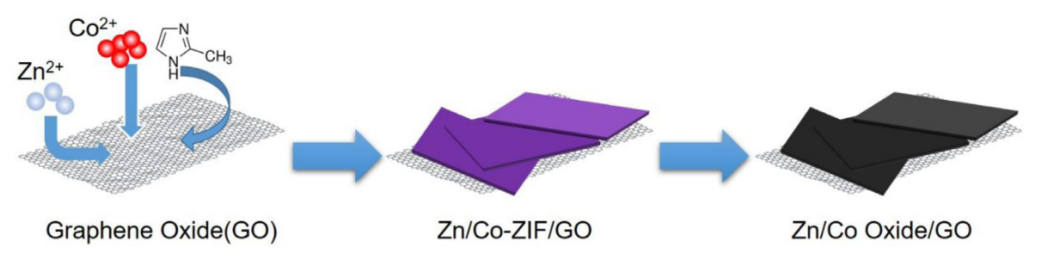

Figure 5. 源自Zn/Co-ZIF/GO的Zn/Co氧化物/GO的示意圖。
相關(guān)研究成果于2019年由青島科技大學Qian Zhang課題組，發(fā)表在Journal of Energy Storage（https://doi.org/10.1016/j.est.2019.101165）上。原文：Facile fabrication of ZIF-derived graphene-based 2D Zn/Co oxide hybrid for high-performance supercapacitors。
