從機械運動中收集能量已被證明是一種較好的策略，可以滿足自供電電子產品的要求。在這里，我們報道了一種基于石墨烯/銅異質結構的感應電極，這種柔軟且穩固的電極是通過電沉積和旋涂工藝制造的，也被用于摩擦電納米發電機（TENG）的能量收集。通常，通過物理剝離制備的石墨烯分散體是通過旋涂工藝涂敷在基于PDMS的銅納米結構上的。此外，我們提供了電子從石墨烯轉移到銅，并引發氧化銅的還原反應的有利證據。石墨烯的功能是避免銅納米結構的氧化，從而提高了石墨烯/銅異質結構的穩定性并實現了其在摩擦電納米發電機中的應用。我們闡述了相互作用機理，包括能壘，金屬功函數和石墨烯、銅、氧化物之間的電化學電勢差。通過檢測銅的化學狀態隨暴露時間的變化，來探測石墨烯/銅異質結構的強化的穩定性。還通過考察其用于TENG輸出電氣性能，評估其適用性。

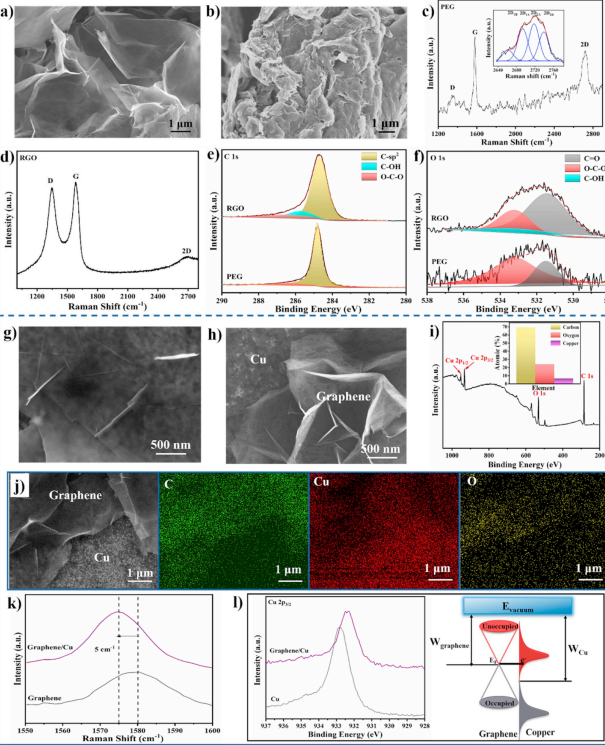

Figure 1. 滴落在硅片上的石墨烯分散體的SEM圖像：（a）PEG和RGO。 在514.5 nm激光下激發的石墨烯的拉曼光譜：（c）PEG和RGO，（c）中的插圖顯示了四個用于擬合PEG的2D峰的Lorentzians函數。PEG和RGO的XPS精細譜：（e）C 1s和O 1s。 （g，h）石墨烯/銅異質結構的SEM圖像。（i）石墨烯/銅異質結構的XPS總譜以及各種元素的原子百分比。（j）石墨烯/銅異質結構的表面掃描圖片，包括碳，銅和氧的元素信息。k）G峰的拉曼光譜。l）在電沉積的銅襯底上摻雜石墨烯前后，Cu 2p
3/2結合能位置的偏移。示意圖說明了石墨烯和多晶銅之間的功函數差異，并展示了從石墨烯到銅的電子轉移。

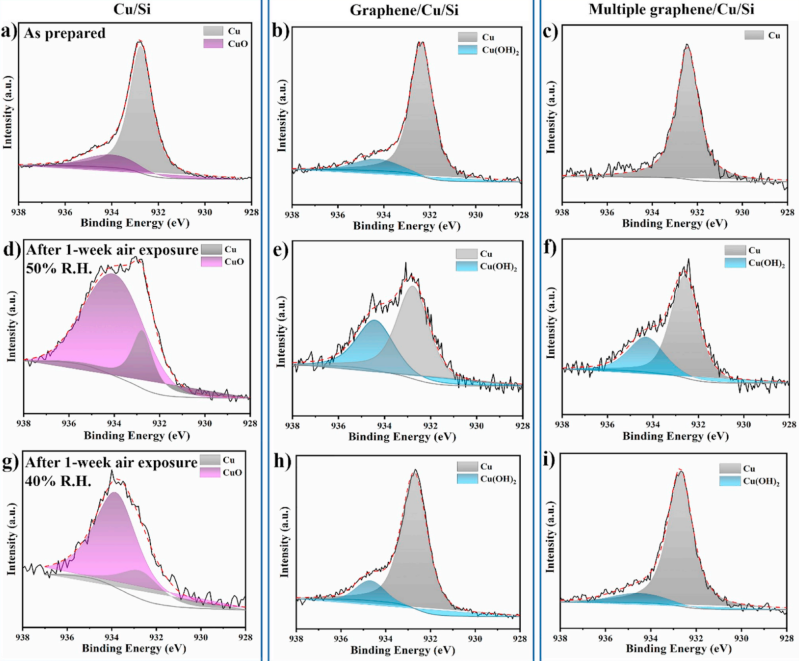

Figure 2. 各個樣品的Cu 2p
3/2能級的XPS譜圖：（a-c）剛制備不久；（d–f）暴露于50％R.H.的空氣中1周后；（g–i）暴露于40％R.H.的空氣中1周后。

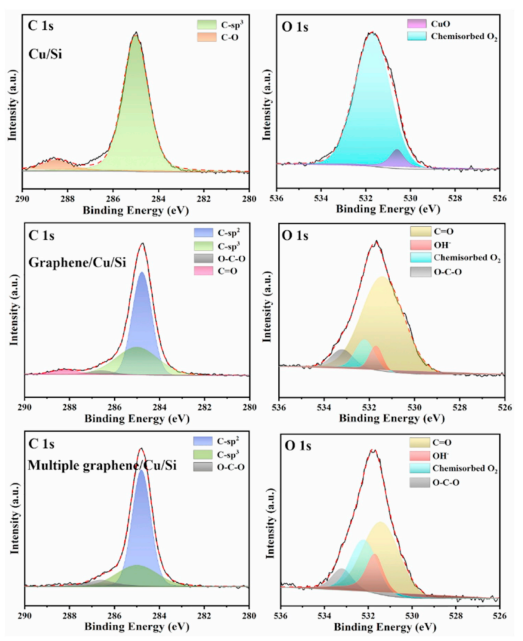

Figure 3. 頂部修飾有石墨烯或不修飾石墨烯的電沉積銅樣品的C 1s 和O 1s 的XPS譜圖。

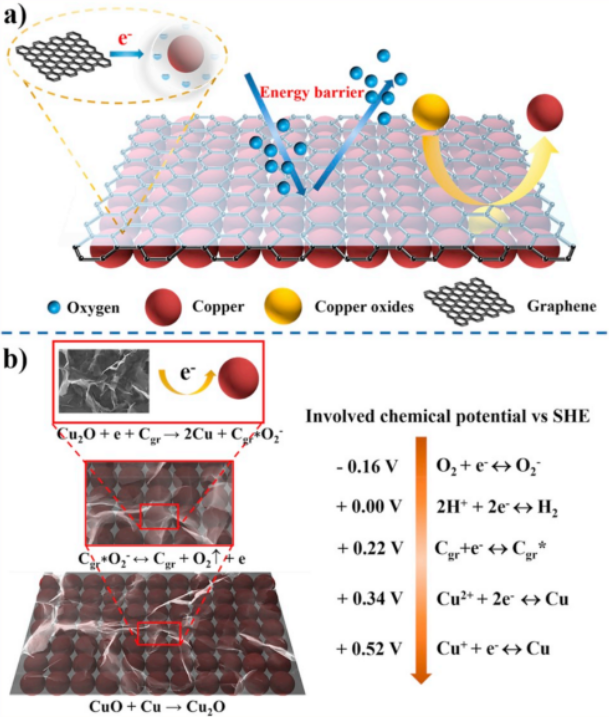

Figure 4. （a）本文提出的石墨烯/銅異質結構的抗氧化性和脫氧性作用機制。 （b）
此機理參涉及到的電子轉移過程和化學反應。

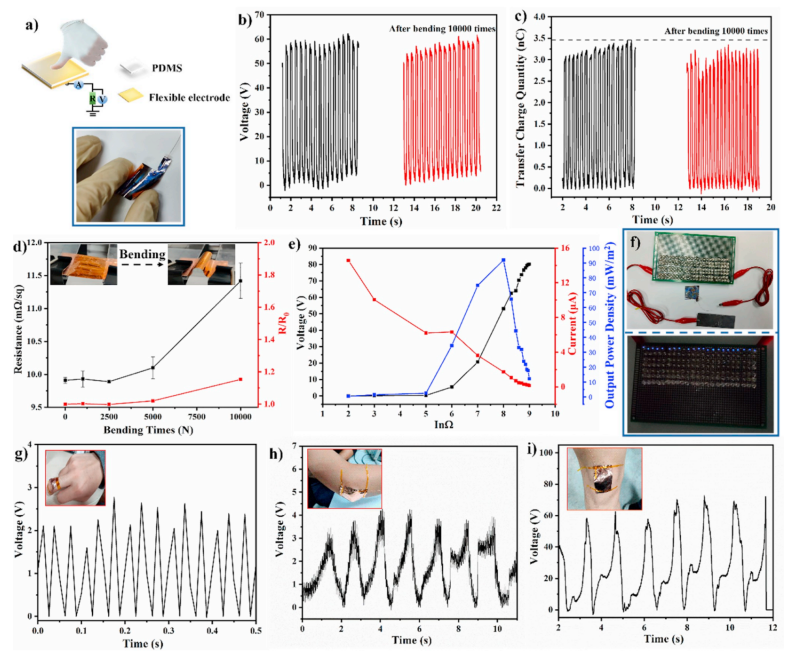

Figure 5. （a）基于皮膚的柔性單電極摩擦電納米發電機的示意圖和光學照片?；谑?Cu/PDMS的TENG的輸出特性：（b）輸出電壓；（c）電荷轉移量。（d）基于石墨烯/ Cu /PDMS的柔性電極的彎曲性能。（e）輸出電壓，電流和功率密度隨外部負載電阻的變化。（f）LED應用：由TENG供電的藍色LED陣列。（g–i）靈活使用
皮膚基單電極摩擦電納米發電機。
本研究于2020年由上海交通大學的 Zhuoqing Yang 課題組發表于Nano Energy （https://doi.org/10.1016/j.nanoen.2020.104540）
原文：Electron transfer mechanism of graphene/Cu heterostructure for improving the stability of triboelectric nanogenerators
