东京热AV人妻无码A片,啊灬啊灬啊灬快灬喷水了,免费视频大片在线观看

意大利巴里大學Giuseppe ValerioBianco第一作者--氯化亞硫?；瘜W摻雜CVD石墨烯獲得極低薄層電阻

化學摻雜是提高石墨烯導電率的有效途徑。盡管許多人通過使用多種氧化劑來實現(xiàn)p摻雜(主要摻雜于CVD石墨烯)，但仍有優(yōu)化方法的空間，以進一步降低薄層電阻，同時保持高光學透明性。在這項研究中，我們開發(fā)了大量使用氯化劑亞硫酰氯來摻入石墨烯的“新”路線。我們發(fā)現(xiàn)，除了用氯代替氧親核反應之外，SOCl₂化學的熱（T ≥ 120°C）和吡啶催化活化還導致石墨烯基面上產(chǎn)生更多的p摻雜官能團。對于六層堆疊的石墨烯薄膜，在550 nm處的光透射率為85％時，可獲得18Ω/□的薄層電阻值。此外，等離子體可控氧化石墨烯可以在石墨烯基面引入適量的環(huán)氧和羥基缺陷，最大限度地實現(xiàn)摻雜劑功能化，從而最大化提高載流子密度，同時又不顯著影響載流子的遷移率。對于具有97.5％光學透明性的單層石墨烯，此方法可使其最小薄層電阻值達到120Ω/□。

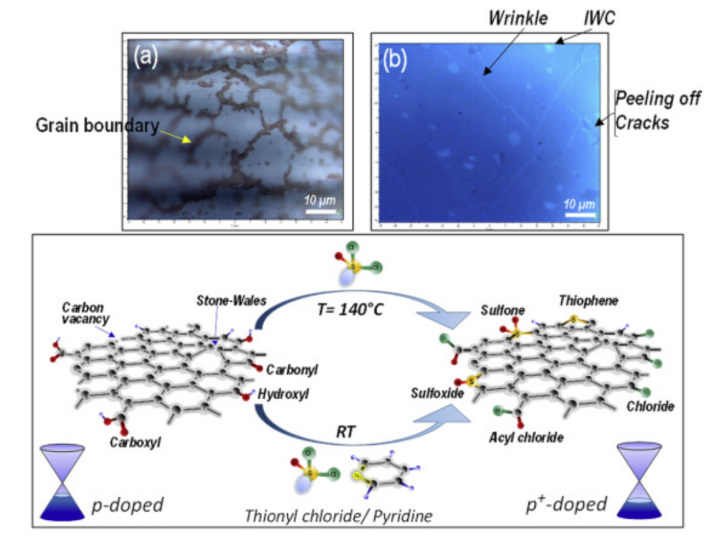

Fig. 1. 通過化學缺陷的活化反應，SOCl₂共價摻雜石墨烯。

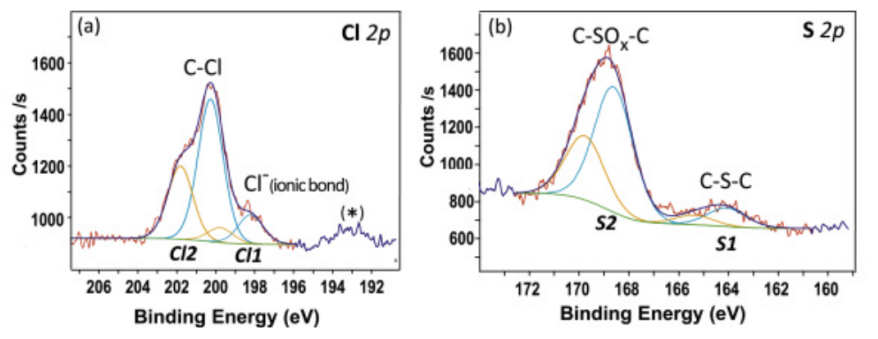

Fig. 2. 通過x射線光電子能譜(XPS)獲得了SOCl₂摻雜的單層石墨烯在折角玻璃上的光譜。

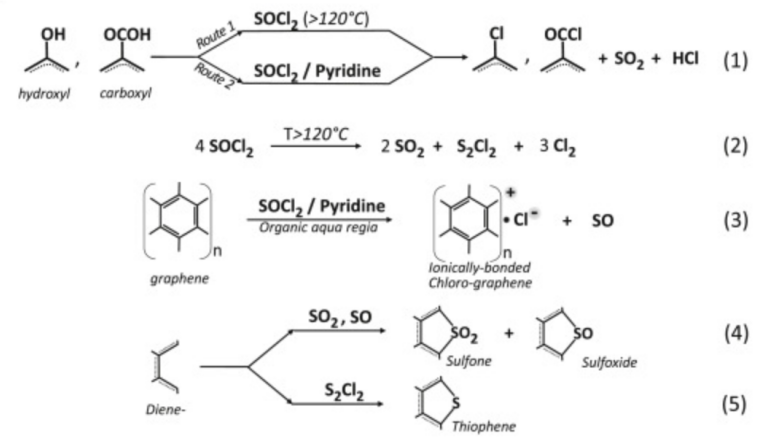

Fig. 3. SOCl₂摻雜石墨烯的反應方案。

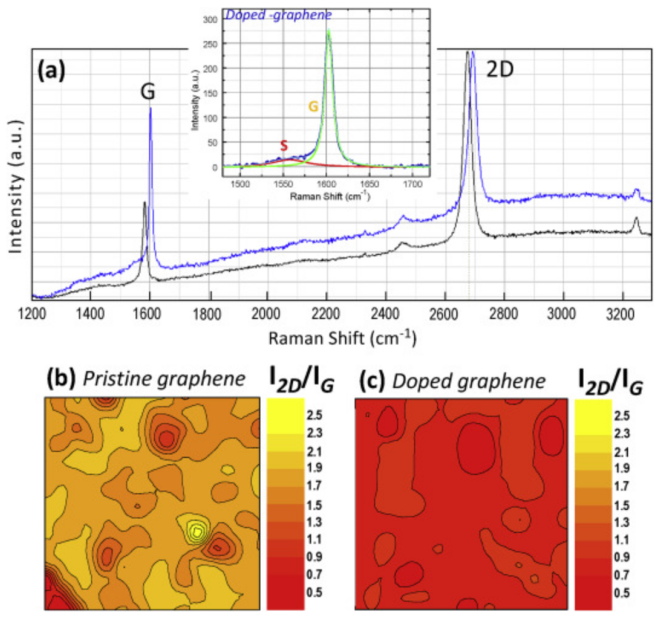

Fig. 4. 單層石墨烯摻雜前后的拉曼特性研究。

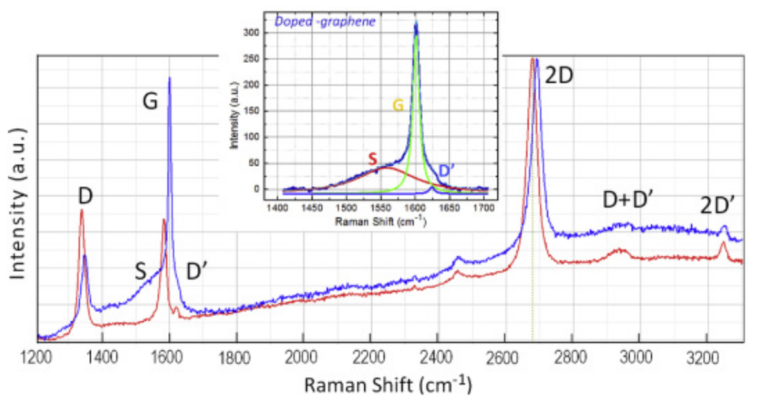

Fig. 5. SOCl₂化學摻雜前(紅線)和后(藍線)玻璃上等離子體氧化(3s)石墨烯單層的拉曼光譜。

Fig. 6. 摻雜單層石墨烯的薄層電阻與拉曼峰強度比D/G的關(guān)系。

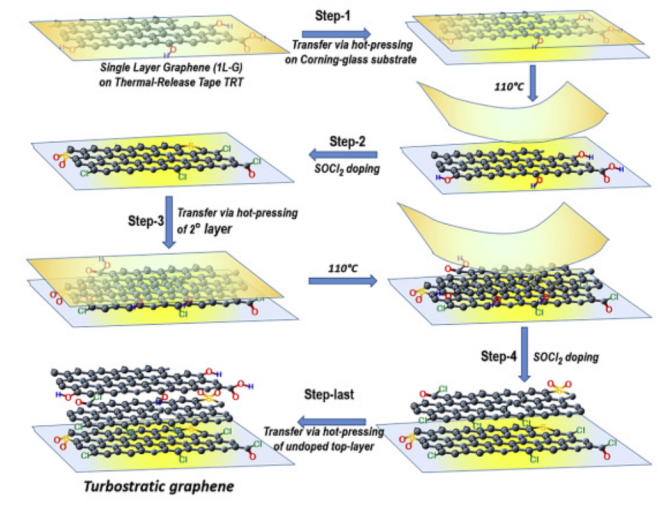

Fig. 7. 單層石墨烯(1L-G)疊加形成摻雜渦輪增壓多層石墨烯薄膜的工藝方案。

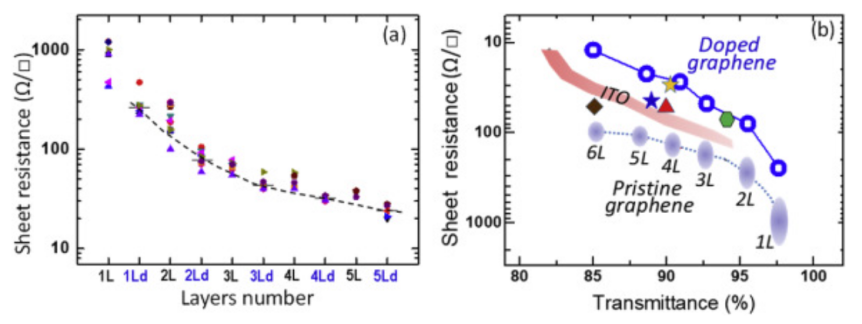

Fig. 8. 原始和摻雜多層石墨烯的薄層電阻數(shù)據(jù)。

相關(guān)研究成果于2020年由意大利巴里大學Giuseppe ValerioBianco第一作者，發(fā)表在Carbon(https://doi.org/10.1016/j.carbon.2020.07.038)上。原文：Extraordinary low sheet resistance of CVD graphene by thionyl chloride chemical doping。

轉(zhuǎn)自《石墨烯雜志》公眾號：



您的稱呼 :
聯(lián)系電話 :
您的郵箱 :
咨詢內(nèi)容 :

日本熟妇人妻中出,亚洲精品久久久久中文字幕m男,国产亚洲欧美精品一区,久久国产热精品波多野结衣AV
