夜夜嗨AV一区二区三区,欧美人妻小说

漢陽大學(xué)Ramphal Sharma和Sung-Hwan Han課題組--高性能Li-Se電池：Li2Se陰極作為2D-MoSe2嵌入多層石墨烯的電化學(xué)原位還原的嵌入產(chǎn)物

鋰硒（Li-Se）電池具有高能量密度和低成本的優(yōu)勢，因此被認(rèn)為是下一代電池技術(shù)有希望的候選者。本文報道了一種新型的夾層MoSe₂到石墨烯（Gr）Li₂Se基正極材料的電化學(xué)嵌入用于室溫Li-Se電池。以先進的方法制備了一種在碳材料內(nèi)部空間受限的Li₂Se正極活性材料以最小化Se化合物的穿梭效應(yīng)，也通過XRD、XPS、TEM和電化學(xué)分析研究證實。通過在二甘醇溶劑中應(yīng)用密閉回流系統(tǒng)合成起始硫族化物Gr-MoSe₂，將聚丙基紫精作為碳前驅(qū)體來源，并使用硒乙酰胺作為Se前驅(qū)體，然后在Ar和N₂氣氛下煅燒以形成Gr-MoSe₂中間層之間的層。然后，通過電化學(xué)還原（鋰化過程）Gr-MoSe₂納米復(fù)合材料中的Mo，以得到多層石墨烯結(jié)構(gòu)，并且在硒化鋰電池中，硒化物化合物L(fēng)i₂Se在石墨烯多層內(nèi)部同時生成。電池的容量衰減率為每100個循環(huán)0.04％，在電流密度為1 A/g的整個循環(huán)中，庫侖效率接近100％。在3 V和0.01 V vs Li⁺/Li間2個循環(huán)的預(yù)處理步驟之后，報道了Gr-MoSe₂的奈奎斯特圖?；贕r-MoSe₂特性的電導(dǎo)率，這里還報告了新型的Li₂Se陰極，即活性材料中沒有炭黑導(dǎo)電添加劑。

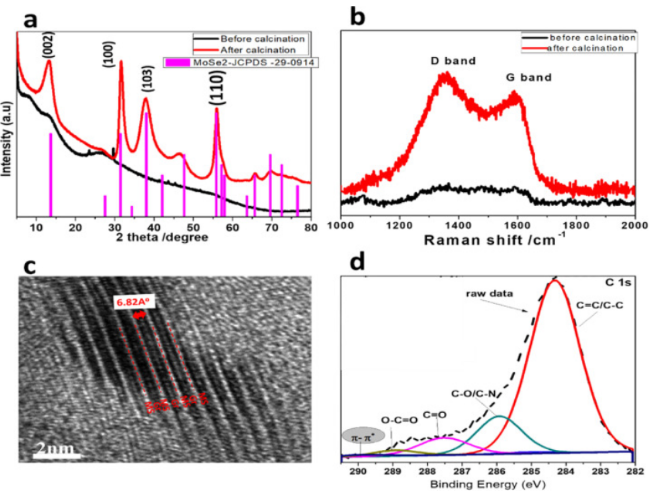

Figure 1. （a）PPV-MoSe₂（黑色）和ML-Gr-MoSe₂（紅色）的XRD圖譜；（b）PPV-MoSe₂（黑色）和ML-Gr-MoSe₂（紅色）的拉曼光譜；（c）ML-Gr-MoSe₂的HR-TEM圖像；（d）ML-Gr-MoSe₂的C1 高分辨率XPS光譜。

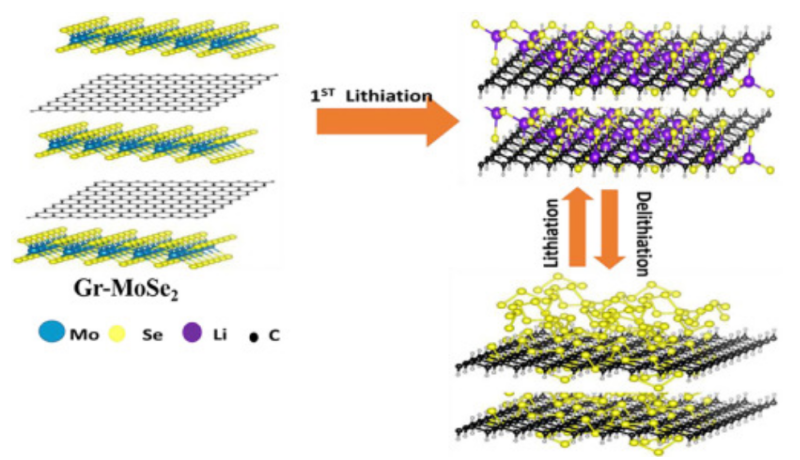

Figure 2. ML-Gr-MoSe₂及其電化學(xué)還原生成多層石墨烯結(jié)構(gòu)

Figure 3. （a）ML-Gr-MoSe₂的循環(huán)伏安圖；（b）在各種施加電流下，ML-Gr-MoSe₂的倍率性能；（c）電流密度為1 A/g時ML-Gr-MoSe₂陰極活性材料的長期循環(huán)性能；（d）具有ML-Gr-MoSe₂陰極電池的典型恒電流放電/充電曲線；（e）奈奎斯特圖；（f）不含任何導(dǎo)電炭黑的ML-Gr-MoSe₂復(fù)合電池的循環(huán)伏安圖。

相關(guān)研究成果于2020年由漢陽大學(xué)Ramphal Sharma和Sung-Hwan Han課題組，發(fā)表在Electrochimica Acta（doi.org/10.1016/j.electacta.2020.137556）上。原文：High-performance Li-Se battery: Li₂Se cathode as intercalation product of electrochemical in situ reduction of multilayer graphene-embedded 2D-MoSe₂。

轉(zhuǎn)自《石墨烯雜志》公眾號



您的稱呼 :
聯(lián)系電話 :
您的郵箱 :
咨詢內(nèi)容 :

日本熟妇人妻中出,亚洲精品久久久久中文字幕m男,国产亚洲欧美精品一区,久久国产热精品波多野结衣AV
