這里通過真空輔助自組裝，構建了具有致密的三明治式結構的獨立式氧化石墨烯/銀納米線（GO / Ag-7L）薄膜。與物理混合膜的隨機分布相比，銀納米線被編織成3D導電網絡在多層GO/Ag-7L膜中，可提供優異的導電性（2255.8 S cm-1）。受益于GO層的多次吸收和銀納米線網絡的多次反射，在8–40 GHz的超寬帶（覆蓋X波段，Ku波段，K波段和Ka波段），電磁干擾屏蔽效果（EMI SE）高達62 dB，此時厚度僅為8 mm。相應的比SE（EMI SE/t）高達77 500 dB cm-1。插入GO層后，GO/Ag-7L膜還表現出很好的柔韌性和防腐性能?？紤]到實際應用，它可以用于機器人領域的新型應變傳感器，具有高靈敏度和快速應變響應，既滿足了電磁屏蔽要求，又可實時運動監控。因此，它精密的電子器件中具有廣闊的應用前景。
Figure 1. GO/Ag膜的制造過程示意圖。 Ag NWs（b）和GO（e）組成部分的數碼照片。Ag NW（c）和GO薄片的AFM圖。（f）Ag NWs的SEM圖像。（d-g）Ag NWs的高分辨率TEM圖像。（j）SAED圖。（h，k）GO/Ag薄膜在不同階段的數碼照片。

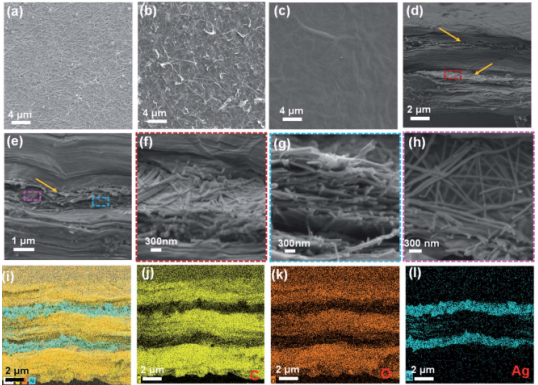

Figure 2. 純Ag NW膜，GO/Ag-PM膜和GO/Ag-5L膜的表面SEM圖像。GO/Ag-5L膜的橫截面SEM圖像。在不同位置的高放大倍率SEM圖像（e–h）。GO/Ag-5L膜的元素圖譜（i–l）。

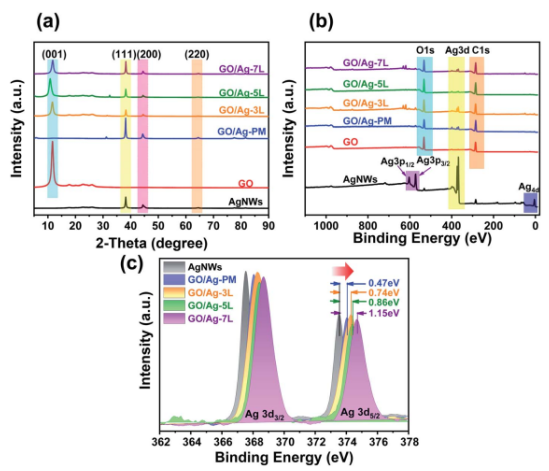

Figure 3. 所有樣品的XRD圖譜。所有樣品的XPS光譜。Ag 3d譜帶的XPS光譜。

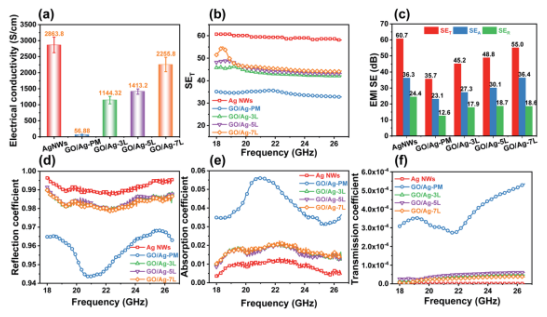

Figure 4. K波段中所有樣品的電導率和SE
T（b）。所有樣品的SE
T，SE
A和SE
R（c）。所有樣品的反射，吸收和透射系數（f）。
該研究工作由中國科學院煤炭化學研究所Cheng-Meng Chen課題組于2020年發表在J. Mater. Chem. A期刊上。原文：Free-standing, anti-corrosion, super flexible graphene oxide/silver nanowire thin films for ultrawideband electromagnetic interference shielding。
