從理論上講，氮摻雜Kagome石墨烯（N-KG）一直被預(yù)測(cè)為拓?fù)鋷逗头浅Ｒ?guī)超導(dǎo)性出現(xiàn)的候選者。但是，其物理實(shí)現(xiàn)仍然存在巨大挑戰(zhàn)。這里，在Ag（111）上借助底物輔助反應(yīng)，合成了二維石墨烯片，它擁有遠(yuǎn)距離蜂窩狀的Kagome晶格。通過(guò)低溫掃描隧道顯微鏡（STM）和帶有CO尖端的原子力顯微鏡（AFM），以及密度泛函理論（DFT），表征了N-KG在原子尺度內(nèi)的結(jié)構(gòu)和電子特性。該工作證實(shí)了N-KG中由于氮摻雜以及費(fèi)米層附近出現(xiàn)的Kagome平坦帶所引起的半導(dǎo)體特性，這將為石墨烯基拓?fù)洳牧系脑O(shè)計(jì)開(kāi)辟了新路線。

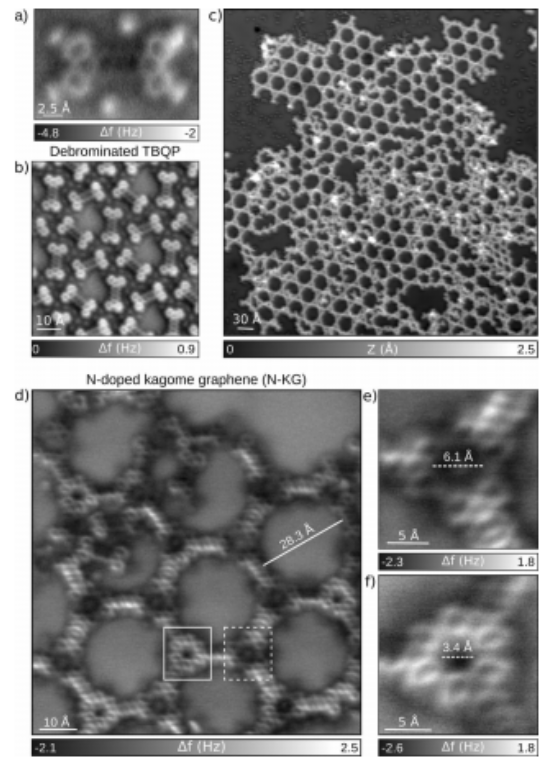

Figure 1. N-KG的表面合成。a）AFM圖像。b）由脫溴的TBQP分子形成的組裝體。c）STM圖。d）N-KG中有兩個(gè)節(jié)點(diǎn)的AFM圖。e，f）有三個(gè)節(jié)點(diǎn)的AFM圖，分別通過(guò)配位鍵和共價(jià)鍵連接的三個(gè)單體組成。
Figure 2. 在Ag（111）上吸附的N-KG的結(jié)構(gòu)。a）N-KG結(jié)構(gòu)的頂視圖。b）DFT優(yōu)化的Ag（111）上的N-KG結(jié)構(gòu)，和c）模擬的AFM圖。d）Ag（111）上N-KG的AFM圖，和e）對(duì)應(yīng)的BR-STM圖像。
Figure 3. Ag（111）上N-KG的電子性質(zhì)。a）N-KG的STM圖。b）采集的dI/dV微分電導(dǎo)圖。c）用金屬尖端采集的一系列dI/dV圖。d）通過(guò)DFT計(jì)算的預(yù)計(jì)態(tài)密度（PDOS）。e）N-KG的HOMO和LUMO的軌道密度分布。
該研究工作由瑞士伯爾尼大學(xué)Shi-Xia Liu和瑞士巴塞爾大學(xué)Ernst Meyer課題組于2021年發(fā)表在Angew. Chem. Int. Ed.期刊上。原文：On-Surface Synthesis of Nitrogen-Doped Kagome Graphene。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
