基于相對(duì)較?。?le;20μm）和自支撐的鋰金屬負(fù)極不僅能夠?qū)崿F(xiàn)高能量密度電池，同時(shí)能夠?qū)崿F(xiàn)負(fù)極的精確預(yù)鋰化。但現(xiàn)有的鋰箔太厚（通常為50~750 μm），或者機(jī)械應(yīng)力不夠，難以滿足實(shí)際應(yīng)用的需求。鑒于此，作者開(kāi)發(fā)了一種簡(jiǎn)單和可擴(kuò)展的方法，利用熔融鋰注入的氧化石墨烯宿主的方式制備出超薄(0.5~20 μm)，自支撐和機(jī)械性能優(yōu)異的鋰金屬負(fù)極。與傳統(tǒng)的純鋰金屬箔相比，0.1~3.7 mAm cm
-2的低面容量打破了商業(yè)化鋰箔厚度和容量的限制，同時(shí)該復(fù)合鋰箔的機(jī)械強(qiáng)度也大大提高了。本文制備的鋰箔可以將石墨（93%)和硅(79.4%）負(fù)極的初始庫(kù)侖效率提高到100%左右，而不會(huì)產(chǎn)生過(guò)多的鋰殘留物，并使鋰離子全電池的容量提高8%?；谶@種薄的鋰金屬?gòu)?fù)合電極，可以實(shí)現(xiàn)高度可逆的鋰沉積/剝離，并防止負(fù)極快速斷裂，從而將鋰金屬全電池的循環(huán)壽命延長(zhǎng)9倍。

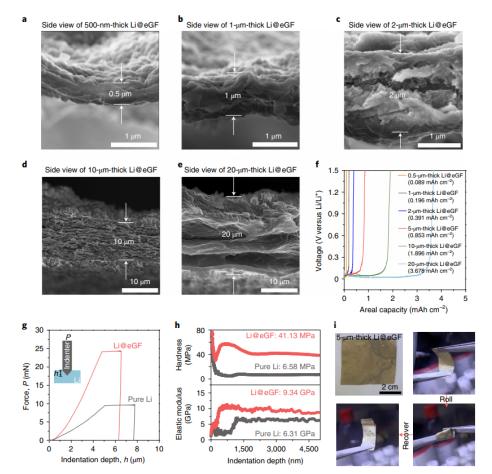

Fig. 1微米級(jí)薄宿主和鋰金屬膜的設(shè)計(jì)與制備。
Fig. 2 Li@eGF超薄薄膜的表征。

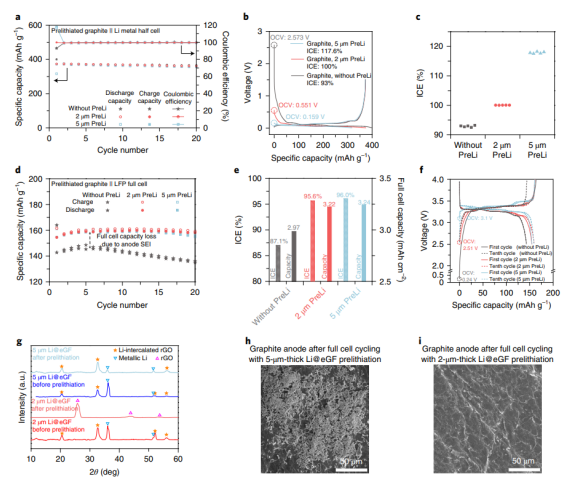

Fig. 3 超薄Li@eGF薄膜可實(shí)現(xiàn)精確的預(yù)鋰化和理想的石墨負(fù)極ICE。

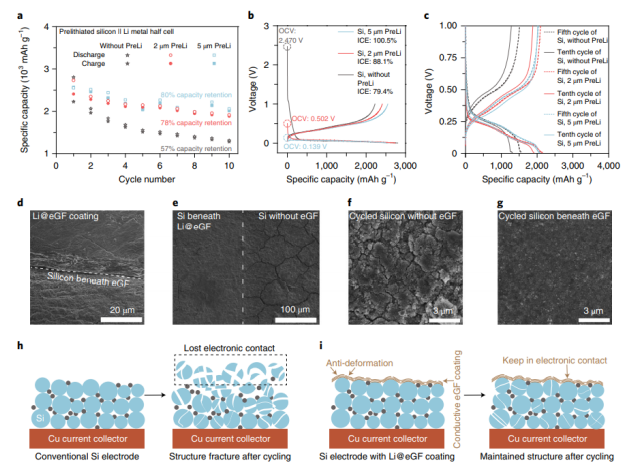

Fig. 4 Li@eGF超薄薄膜改善了硅負(fù)極的初始ICE和循環(huán)穩(wěn)定性。

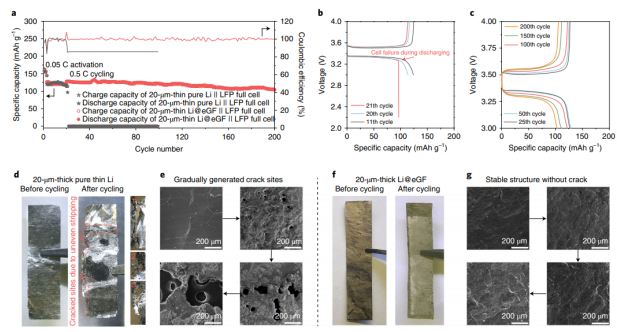

Fig. 5 超薄Li@eGF薄膜提高了鋰||LFP全電池的穩(wěn)定性。
相關(guān)研究成果于2021年由美國(guó)斯坦福大學(xué)崔屹教授課題組，發(fā)表在Nature Energy（https://doi.org/10.1038/s41560-021-00833-6）上。原文：Free-standing ultrathin lithium metal–graphene oxide host foils with controllable thickness for lithium batteries。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
