通過兩電子-氧還原反應（ORR）電化學合成H2O2有望取代傳統(tǒng)的能源密集型蒽醌工藝。這里，通過一步微波熱沖擊法，同時調節(jié)原子分散的鈷位點的配位數(shù)和鄰近氧官能團，所設計的Co-N-C電催化劑在0.1 M KOH 電解液中，表現(xiàn)出高的 H2O2選擇性 (91.3%)、出色的質量活性（44.4 A g-1 @ 0.65 V），和高的動力學電流密度（11.3 mA cm-2 @ 0.65 V）。大量對照實驗和理論模擬表明，與傳統(tǒng) Co-N4位點用于四電子-ORR過程不同，該Co-N-C電催化劑具有低配位數(shù)（Co-N2構型）和豐富的環(huán)氧基團，其協(xié)同作用促進了兩電子- ORR過程。這項研究為原子尺度調節(jié)電催化劑的組成和結構提供了一種有效的途徑。

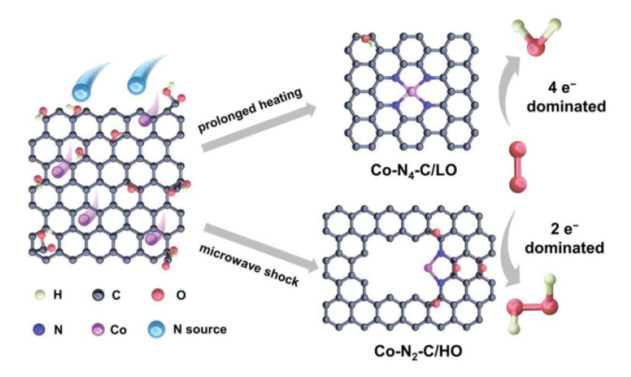

Figure 1. Co-N4-C/LO 和 Co-N2-C/HO兩個樣品的合成原理示意圖。

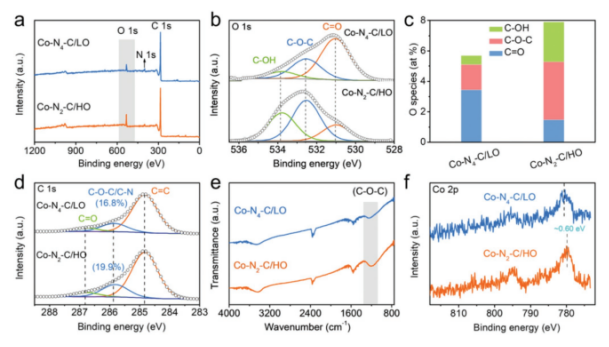

Figure 2. 組分表征。a) 兩個樣品的XPS測量譜。b)高分辨率 O 1s XPS 光譜。c)氧的原子百分比。d) 高分辨率 C 1s XPS光譜。e) FTIR 光譜，和 f)高分辨率 Co 2p XPS 光譜。

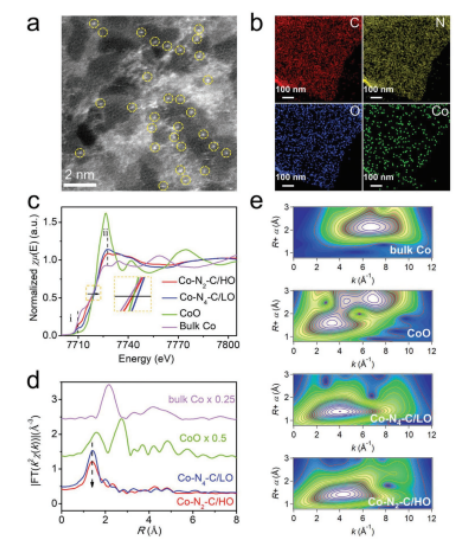

Figure 3．原子結構的表征。a) HAADF-STEM圖像。b) EDS元素映射。c) 主樣品和參考樣品的Co K-edge XANES光譜， d) Co K-edge XANES光譜，和e) WTs分析。

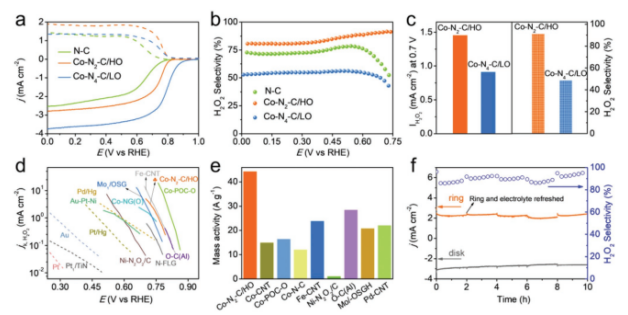

Figure 4．電化學ORR性能。a)不同樣品在O2飽和的0.1 M KOH中的RRDE伏安圖。b)不同樣品的H2O2選擇性比較。c)兩個樣品在0.7 V時H2O2電流和H2O2選擇性的比較。d)與之前報道的催化劑比較產H2O2的動力學電流密度。e)在堿性介質下0.65 V時的質量活性比較。f)計時電流曲線，評估穩(wěn)定性。
該研究工作由湖南大學Huilong Fei課題組于2021年發(fā)表在Adv. Funct. Mater.期刊上。原文：Low-Coordinated Co-N-C on Oxygenated Graphene for Efficient Electrocatalytic H2O2 Production。
轉自《石墨烯研究》公眾號
.jpg)
