日本熟妇人妻中出,亚洲精品久久久久中文字幕m男,国产亚洲欧美精品一区,久久国产热精品波多野结衣AV

       MXenes通常用于能量存儲應用。然而，大的納米片和重新填充不利于離子擴散，從而限制了其速率能力。在這里，一種制備柔性多孔MXene−M超級電容器電極的策略可以同時擴大層間的層間距并在層中形成孔。結果表明，Ti₃C₂T_x-Mn在100 a g^-1的電流密度下循環(huán)10萬次后仍有248 F g^-1的壽命。此外，基于Ti₃C₂T_x−Mn的對稱全固態(tài)超級電容器的體積能量高達52.4 mWh cm⁻³，并在55.3 W cm⁻³的超高體積功率密度下保持38.4 mWh cm⁻³。我們認為，該工作為后期MXene層間距的調控和多孔結構的設計提供了思路，可廣泛應用于下一代高能密度和功率密度的實際應用中。

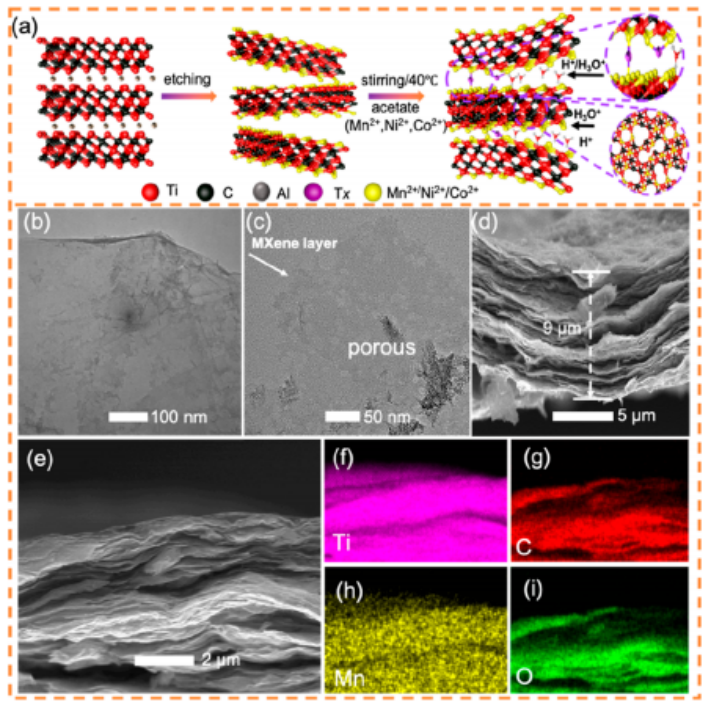

圖1 (a) MXene−M (M代表Mn, Ni, Co)電極制備示意圖。Ti₃C₂Tx−Mn的TEM圖像。(b、c)高分辨率圖像;(d) Ti₃C₂T_x−Mn的SEM圖像;(f−i) Ti、C、Mn和O的Ti₃C₂T_x−Mn元素映射。

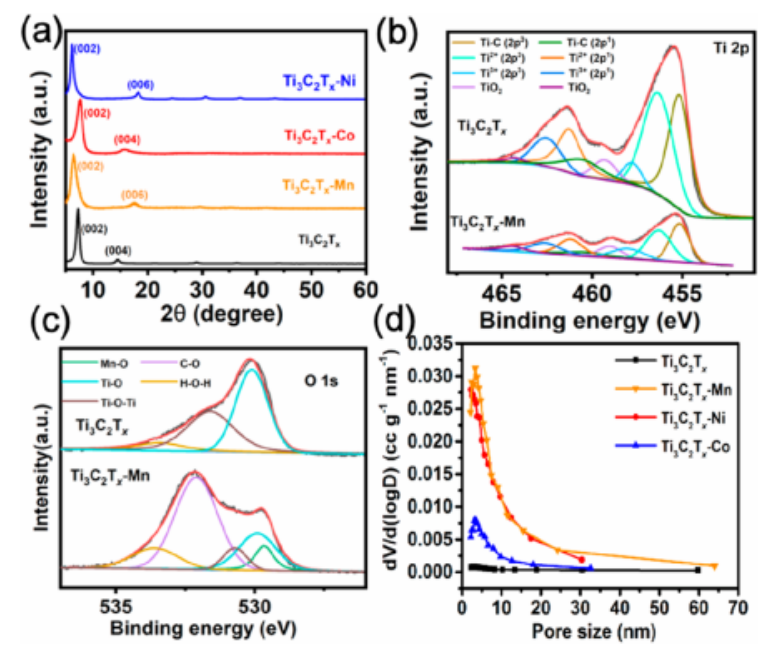

圖2. (a) Ti₃C₂T_x、Ti₃C₂T_x−Mn、Ti₃C₂T_x−Ni、Ti₃C₂T_x−Co的XRD譜圖;(b, c) Ti₃C₂Tx−Mn和Ti₃C₂T_x的Ti 2p和O 1s區(qū)域的高分辨率XPS光譜;(d) Ti₃C₂T_x、Ti₃C₂T_x−Mn、Ti₃C₂T_x−Ni、Ti₃C₂T_x−Co的孔徑分布曲線。

圖3 電化學性能測試。

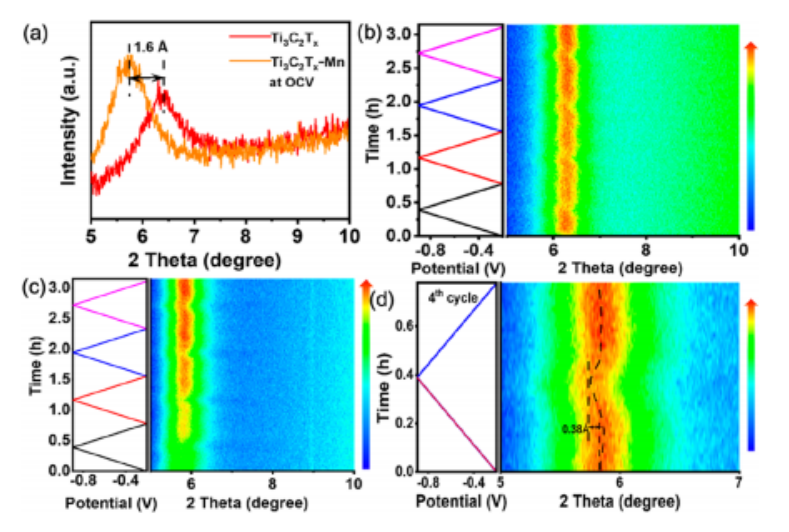

圖4. (a) OCV下Ti₃C₂T_x和Ti₃C₂T_x−Mn電極浸泡在3m H₂SO₄中的XRD圖。(b, c) (b) Ti₃C₂T_x和(c) Ti₃C₂T_x−Mn電極在3m H₂SO₄中的電化學原位x射線衍射研究。(d) Ti₃C₂T_x−Mn電極的第四循環(huán)原位x射線衍射研究。

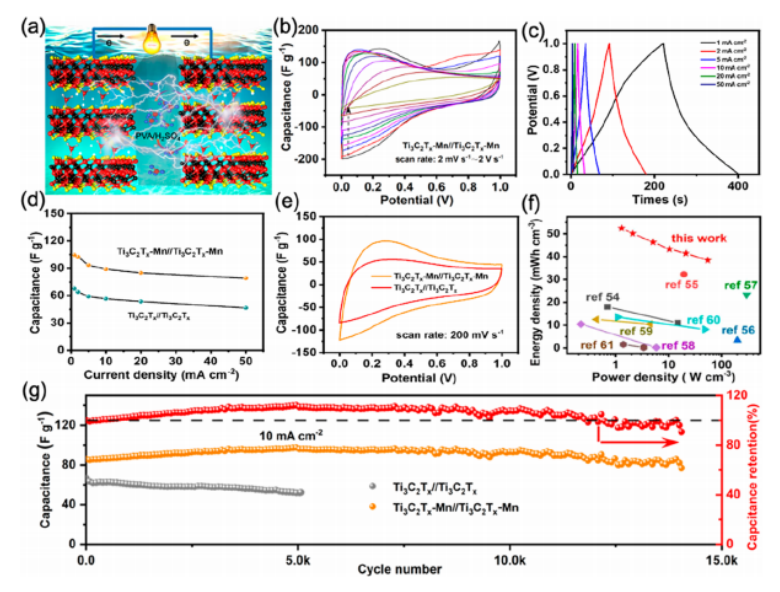

圖5 全固態(tài)對稱超級電容器的電化學性能。

       相關科研成果由吉林大學物理學院Yu Gao等人于2022年發(fā)表在Nano Letters (https://doi.org/10.1021/acs.nanolett.2c04320)上。原文：Metal Ion-Induced Porous MXene for All-Solid-State Flexible Supercapacitors。

轉自《石墨烯研究》公眾號
