固體聚合物電解質(zhì)通常被設(shè)計(jì)成無(wú)定形和富含離子，并添加填料以增強(qiáng)離子傳導(dǎo)。然而，鋰燈絲在這些電解質(zhì)中的生長(zhǎng)會(huì)帶來(lái)電池故障的重大風(fēng)險(xiǎn)。在這里，我們展示了在高結(jié)晶、無(wú)離子體聚環(huán)氧乙烷（PEO）中自適應(yīng)離子擴(kuò)散現(xiàn)象的發(fā)現(xiàn)，包括Li
+、Na
+、K
+、Mg
2+、Zn
2+和Al
3+等離子。我們開(kāi)發(fā)了一種穩(wěn)態(tài)測(cè)量方法（SSMM），該方法克服了傳統(tǒng)電化學(xué)阻抗譜的局限性，能夠在不同溫度下精確量化塊體PEO的自適應(yīng)擴(kuò)散系數(shù)。物理化學(xué)和電化學(xué)表征表明，在保持高結(jié)晶度的同時(shí)，塊狀PEO通過(guò)自適應(yīng)離子擴(kuò)散形成連續(xù)的離子傳輸通道?；谶@些特性，我們提出了一種使用高結(jié)晶體PEO作為中間層的固態(tài)電解質(zhì)組（SSE-Group），而不添加填料。這種SSE-Group結(jié)構(gòu)抑制了鋰絲生長(zhǎng)引起的軟擊穿，提高了對(duì)稱鋰電池在0.2 mA cm
- 2下從20到2500小時(shí)的循環(huán)穩(wěn)定性，并在固態(tài)電池中實(shí)現(xiàn)了在1C下超過(guò)2000次的穩(wěn)定循環(huán)。我們的發(fā)現(xiàn)增強(qiáng)了對(duì)高結(jié)晶聚合物中自適應(yīng)離子擴(kuò)散和枝晶抑制的理解，具有提高儲(chǔ)能裝置效率和安全性的潛力。

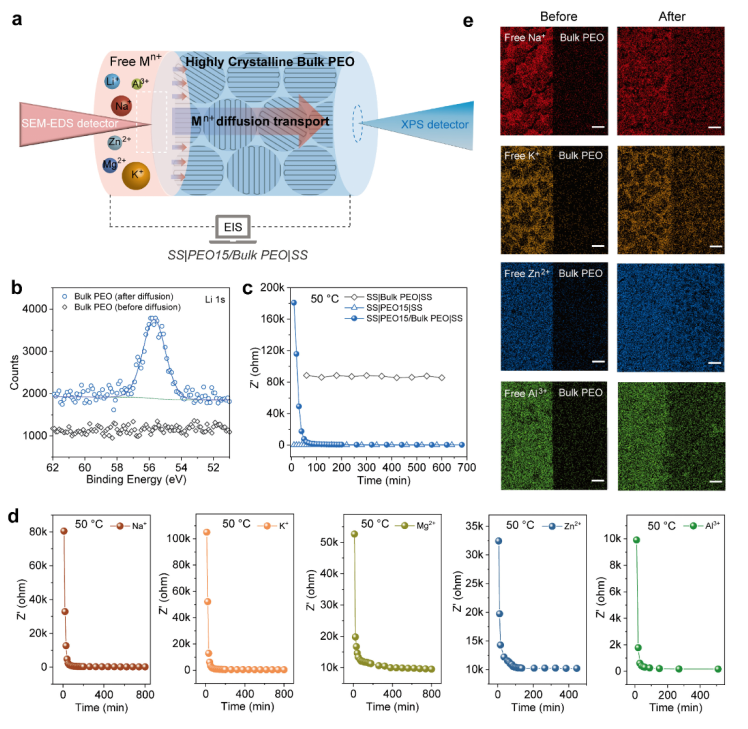

圖1. 高結(jié)晶體PEO中的自適應(yīng)離子擴(kuò)散現(xiàn)象。(a)表征高結(jié)晶體PEO中離子擴(kuò)散的示意圖。
(b) Li
+擴(kuò)散前后高晶體PEO核心區(qū)的Li 1s XPS光譜。(c)散裝PEO區(qū)（散裝PEO）、游離Li
+區(qū)（PEO15）和組合組（PEO15/散裝PEO）的電化學(xué)阻抗隨時(shí)間的變化。(d)不同離子（Na
+, K
+, Mg
2+, Zn
2+, Al
3+）組合組的電化學(xué)阻抗隨時(shí)間的變化。(e)幾種離子（Na
+, K
+, Zn
2+, Al
3+）自適應(yīng)擴(kuò)散前后的元素分布。比例尺：100µm。電化學(xué)阻抗測(cè)試和表征樣品是基于不銹鋼電極的對(duì)稱電池結(jié)構(gòu)。
.png)

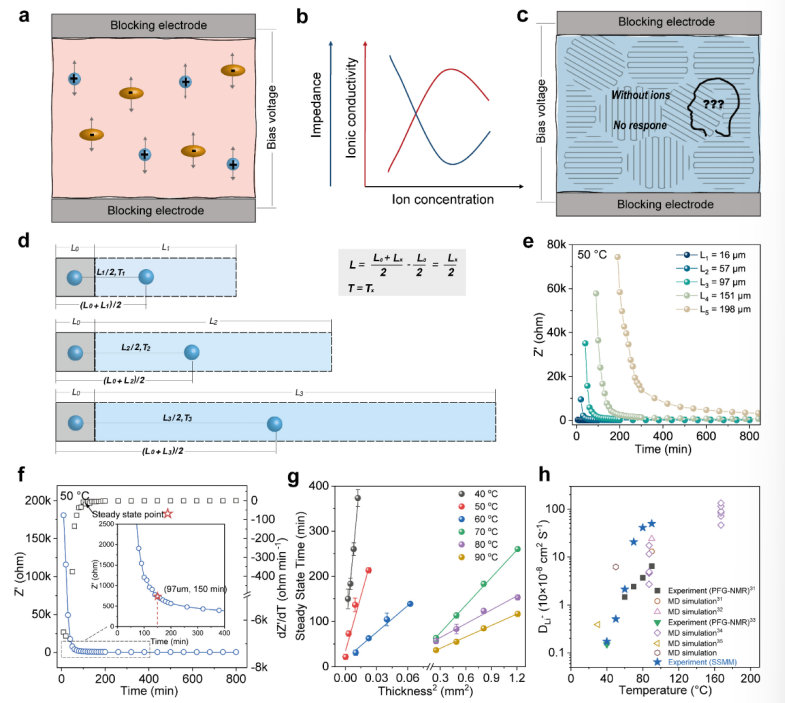

圖2. 用穩(wěn)態(tài)測(cè)量法定量化自適應(yīng)離子擴(kuò)散系數(shù)。(a)電化學(xué)阻抗譜中的離子響應(yīng)示意圖。(b)電解質(zhì)的阻抗和離子電導(dǎo)率作為離子濃度的函數(shù)。(c)說(shuō)明電化學(xué)阻抗譜在無(wú)離子體系中的局限性的示意圖。(d)穩(wěn)態(tài)測(cè)量方法示意圖。(e)不同體積PEO厚度的電化學(xué)阻抗隨時(shí)間變化。
(f) Li
+擴(kuò)散輸運(yùn)過(guò)程中電化學(xué)阻抗及其對(duì)應(yīng)的dZ′/dT隨擴(kuò)散時(shí)間的函數(shù)。(g)不同溫度下PEO厚度與穩(wěn)態(tài)時(shí)間的關(guān)系。(h)不同溫度下SSMM得到的Li
+擴(kuò)散系數(shù)與傳統(tǒng)PFG-NMR實(shí)驗(yàn)方法及MD模擬得到的Li
+擴(kuò)散系數(shù)比較。SSMM的電化學(xué)阻抗測(cè)試是基于對(duì)稱的電池結(jié)構(gòu)，采用不銹鋼電極。

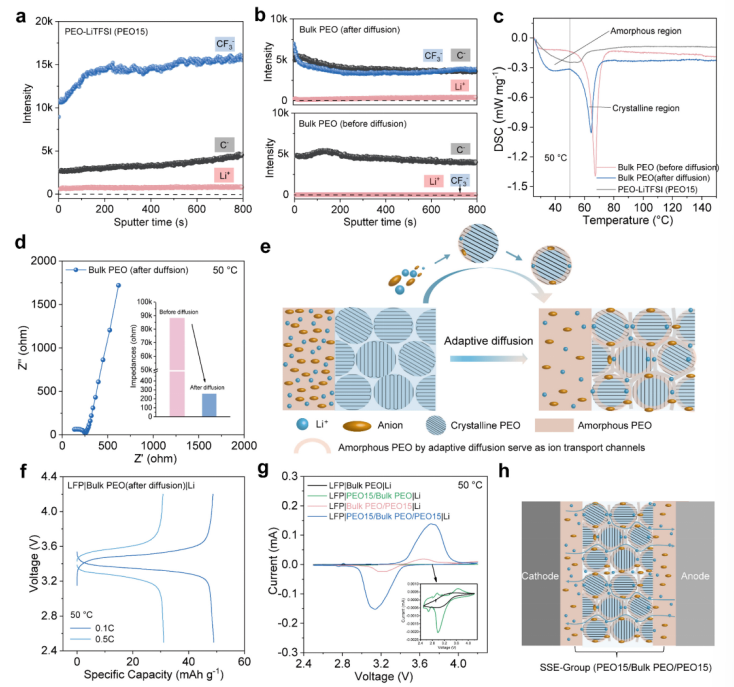

圖3. 體相PEO中的自適應(yīng)離子擴(kuò)散特性。（a） 自由鋰離子區(qū)（PEO15）代表離子的ToF-SIMS深度分布。（b） 自適應(yīng)擴(kuò)散前后PEO區(qū)代表性離子的ToF-SIMS深度分布。（c） 自適應(yīng)擴(kuò)散前后自由Li
+區(qū)（PEO15）和大塊PEO區(qū)的DSC曲線。（d） 自適應(yīng)擴(kuò)散前后PEO塊體區(qū)域的EIS。（e） 自適應(yīng)擴(kuò)散過(guò)程中提出的離子傳輸機(jī)制示意圖。（f） 含擴(kuò)散體PEO的LFP | Li電池的電壓分布。（g） LFP基固態(tài)電池在不同構(gòu)型（LFP | Bulk PEO | Li；LFP | PEO15/Bulk PEO | Li；LFP | Bulk PEO/PEO15 | Li；LFP | PEO15/Bulk PEO/PEO15 | Li）下的CV曲線。（h） SSE基團(tuán)構(gòu)型和離子傳輸機(jī)制示意圖。

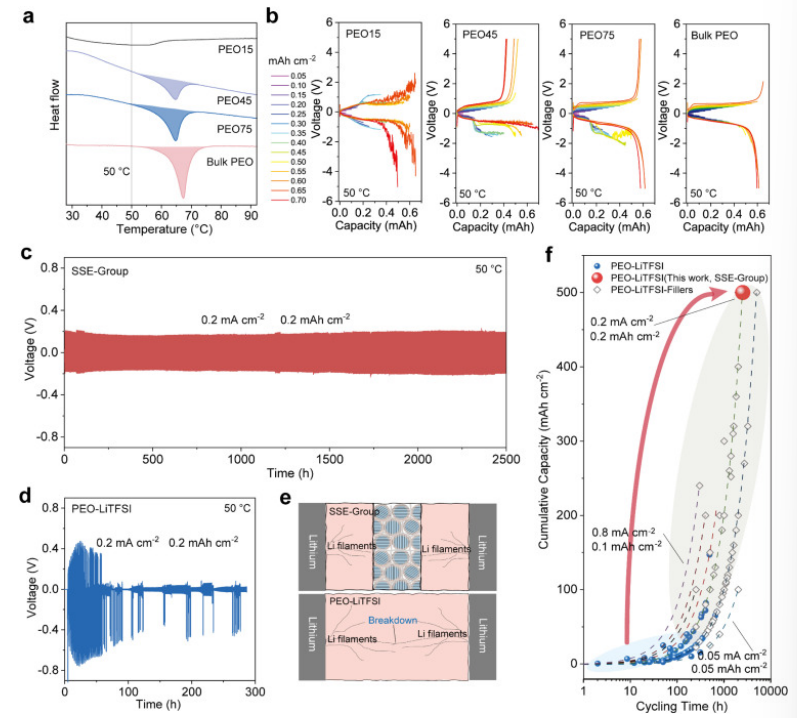

圖4. SSE組抑制鋰長(zhǎng)絲。（a） 不同鋰鹽濃度的層間化合物的DSC曲線。（b） 與具有不同鋰鹽濃度夾層的SSE組相關(guān)的電壓-容量曲線。（c） 以高結(jié)晶體PEO為中間層的SSE基對(duì)稱鋰電池的長(zhǎng)循環(huán)試驗(yàn)。（d） 用傳統(tǒng)PEO-LiTFSI電解質(zhì)對(duì)對(duì)稱鋰電池進(jìn)行長(zhǎng)循環(huán)試驗(yàn)。（e） SSE組與傳統(tǒng)均一PEO-LiTFSI電解質(zhì)相比抑制鋰細(xì)絲的示意圖。（f） 將本工作中對(duì)稱鋰電池的電化學(xué)性能（累積容量和循環(huán)時(shí)間）與現(xiàn)場(chǎng)報(bào)告的典型性能進(jìn)行比較。

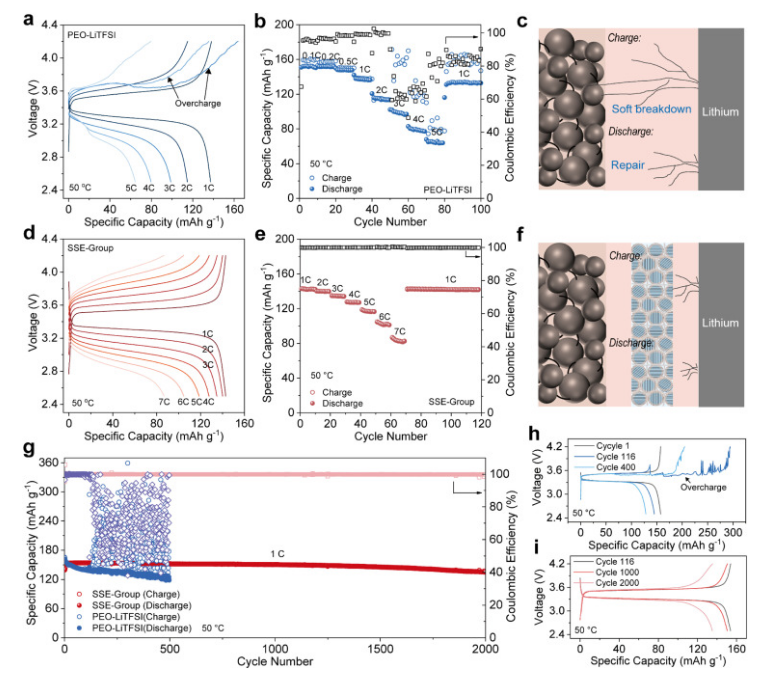

圖5. LFP基固態(tài)電池的電化學(xué)性能。（a） 充放電曲線，（b）速率性能，（c）傳統(tǒng)PEO-LiTFSI電解液的鋰絲穿透示意圖。（d） 充放電曲線，（e）速率性能，（f）SSE組抑制鋰燈絲穿透的示意圖。（g） 采用傳統(tǒng)PEO-LiTFSI電解質(zhì)和SSE組的LFP基固態(tài)電池的循環(huán)性能。（h）傳統(tǒng)PEO-LiTFSI電解質(zhì)和（i）SSE組在不同循環(huán)下的充放電曲線。
相關(guān)研究成果由中國(guó)科學(xué)院金屬研究所Zhenhua Sun和Feng Li課題組2024年發(fā)表在Energy Storage Materials (鏈接：https://doi.org/10.1016/j.ensm.2024.103941)上。原文：Adaptive ion diffusion in a highly crystalline pure polymer for stable solid-state batteries
轉(zhuǎn)自《石墨烯研究》公眾號(hào)
