超高導(dǎo)熱熱解石墨材料APG

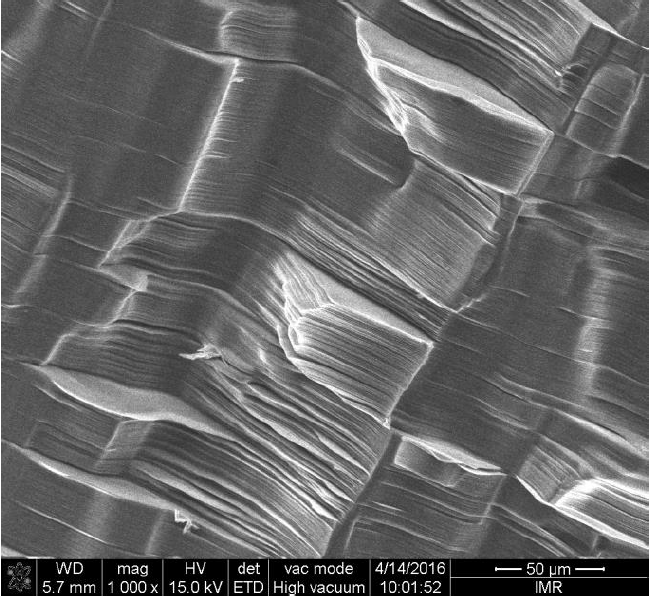

超高導(dǎo)熱熱解石墨材料APG：是一種微觀結(jié)構(gòu)接近石墨晶體的各向異性熱解石墨材料，石墨片層方向（ a 向）的熱導(dǎo)率達(dá)到1700W/m.K 以上，是銅合金（ 400 W/m.K ）的 四 倍 以上 而其密度僅為銅的四分之一左右（＜ 2.3g/cm 3 垂直方向（ c 向）的熱導(dǎo)率為5 1 0W/m.K 。 APG 的制備方法是將熱導(dǎo)率為 300-400W/m.K 的熱解石墨（ PG 經(jīng)過(guò)特 定的預(yù)應(yīng)力下經(jīng)高溫?zé)崽幚恚瑢⑵鋵娱g距從約 0.343nm減小到約 0.336nm ，由于碳原子在預(yù)應(yīng)力熱處理過(guò)程中的重排，石墨晶體結(jié)構(gòu)更加完整，從而顯著提高了聲子平均自由程， a 向熱導(dǎo)率提高到 1700W/m.K 以上 。
材料的主要性能指標(biāo)
1）密度：2.25g/cm3；
2）抗彎強(qiáng)度：≥25 MPa
3）熱導(dǎo)率：≥1700W/(m·k) ab向；5~10 W/(m·k) c向；
4）熱膨脹系數(shù)：-1.1×10-6/℃ab向；25×10-6/℃c向；
5）規(guī)格尺寸：300×130×3~5mm（可以做到）；常規(guī)尺寸：150~200×80~100×1.5~3mm；
各種規(guī)格尺寸可根據(jù)用戶要求定制，目前APG及其復(fù)合材料在航空、航天、電子等領(lǐng)域得到成功應(yīng)用。
jcnano@qq.com
